미국 UL 인증 EV 충전 케이블
참조 표준: UL2263
UL 파일 번호: E345899

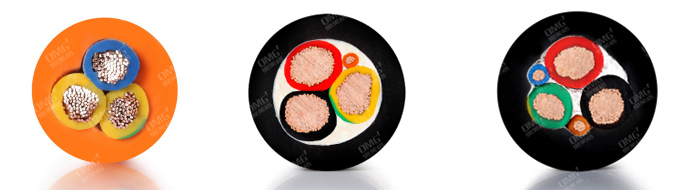

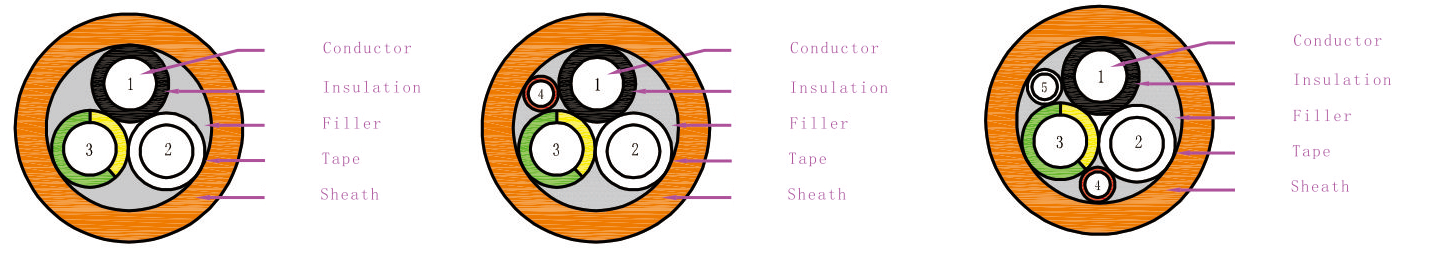

| 구조 | 케이블 특성 |
| 1.지휘자 | 정격 온도: -40℃~105℃ |
| 자료: 베어 구리 | 정격 전압: 300V, 600V 또는 1000V |
| 2.단열재 | 화염 테스트: VW-1 테스트 방법 UL 2556 준수 |
| 자료: TPE 또는 PVC | 최소 굽힘 반경: ≥5*OD |
| 색상: 검정, 흰색, 녹색/황색 | 내전압: 1.5kVac/1min 고장 없음 테스트 방법 UL 2556 준수 |
| 3.충전재 | 저온 굽힘: -40℃/4h 균열 없음 시험 방법 UL 2556 준수 |
| 자료: PP 코드 | 열충격: 150℃/1h 균열 없음 시험 방법 UL 2556 준수 |
| 4.접착 테이프 | 내유성: IRM902, 60℃/168h 인장 및 신율 ≥70% |
| 소재: 부직포 | 충격 저항: S≤12AWG 4.45kN, 12AWG |
| 5.보호 케이스 | 내후성: 720hin 크세논 아크 기상계, 균열 없음 |
| 자료: TPE 또는 PVC | 환경 요구 사항: RoHS 2.0 및 REACH 준수 |
| 색상: 검정 또는 주황색 |
제품 번호 |
사양
|
도체 꼬인 외경
|
도체 저항
|
기준 허용 전류
|
외경
|
패키지 |
600V or 1000V EVE(TPE) EVT(PVC) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
|
3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
|
3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
|
2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
|
3×10AWG+1×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+18AWG |
8.2/6.6 |
0.555/0.882/22.4 |
100A |
30.5±1.0 |
400m/1200# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
|
3×10AWG+2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
|
2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
48A |
20.9±0.8 |
500m/950# |
|
2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
|
2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
|
2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
|
2×1/0AWG+2AWG |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG |
13.05/10.5 |
0.219/0.349 |
260A |
45.0±1.0 |
150m/1200# |
|
300V EVJE(TPE) EVJT(PVC) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
|
3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
|
3×16AWG+1×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
|
3×14AWG+1×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
|
3×12AWG+1×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
|
3×16AWG+2×18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
|
3×14AWG+2×18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
|
3×12AWG+2×18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
|
신호선의 수는 0~6개 이상일 수 있으며 신호선 도체 사양은 16AWG, 18AWG, 20AWG, 22AWG일 수 있습니다. |
||||||
상기 제품의 사양, 규격, 구조는 기술의 진보에 따라 변경될 수 있으며, 고객의 요구에 따라 유사한 사양으로 설계 및 제작될 수 있습니다.

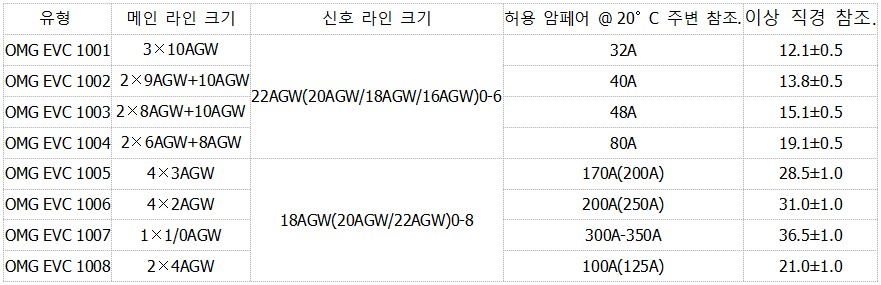

NACS 니용 전선
참조 표준: UL2263
인증서 번호 E345899

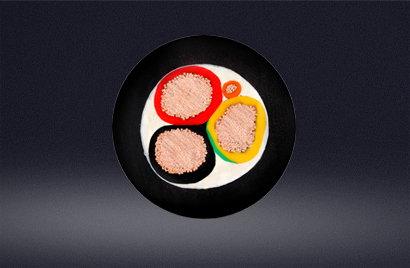

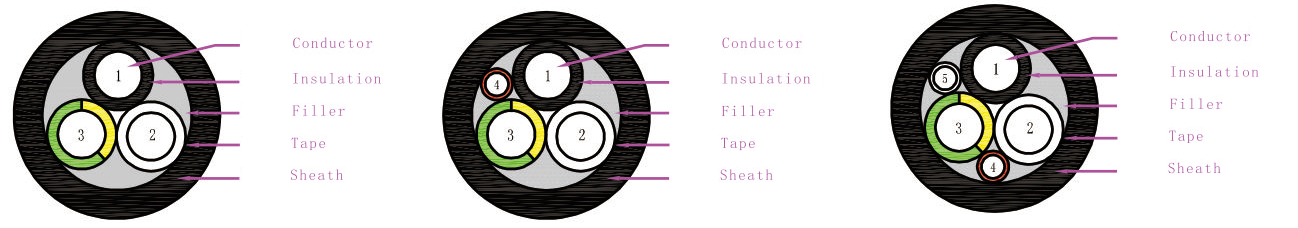

구조 |
케이블 특성 |
1. 도체 |
정격 온도: -50°C~105°C |
재질: 베어 구리 |
정격 전압: 1000V |
2. 절연 |
도체의 DC 저항(20°C 기준): 8AWG≤2.23Ω/km, 10AWG≤3.51Ω/km, 16AWG≤14.1Ω/km, 테스트 방법 UL 2556 준수 |
재질: TPE |
15°C에서 절연 저항: 8AWG≥34Ω.m; 10AWG≥34Ω.m; 16AWG≥45Ω.m; 테스트 방법 UL 2556 준수 |
색상: 검정, 빨강, 녹색/노랑 또는 기타 |
내전압: 4.0kV AC/1분(8AWG), 3.0KV AC/1분(10AWG), 2.0KV AC/1분(16AWG). 고장 없음. 테스트 방법 UL 2556 준수 |
3. 충전 |
케이블 굽힘 반경: ≥6OD. |
재질: PP 대마 또는 면사 |
열 충격: 150℃/1시간 균열 없음 테스트 방법 UL 2556 준수 |
4. 테이프 |
난연성 테스트: FT1.테스트 방법 UL 2556 준수 |
재질: 부직포 |
절연 인장 강도: 노화 전 5.5Mpa, 노화 후 (136°C/168H)≥75%원본.시험 방법 UL 2556을 준수합니다. |
5. 피복 |
절연 연신율: 노화 전 200%, 노화 후(136°C/168H) ≥75%Original.시험 방법은 UL 2556을 준수합니다. |
재질: TPE |
피복 인장 강도: 노화 전 8.3Mpa, 노화 후(136°C/168H)≥75%Original.시험 방법은 UL 2556을 준수합니다. |
색상: 블랙 또는 오렌지 |
파단 연신율: 노화 전 200%, 노화 후(136°C/168H)≥75%Original.시험 방법 UL 2556을 준수합니다. |
|
저온 굽힘 시험: -40°C/4H, 균열 없음.시험 방법은 UL 2556을 준수합니다. |
|
열충격 시험: 150°C/1H, 균열 없음.시험 방법 UL 2556 준수 |
