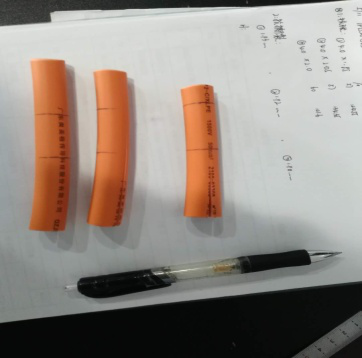

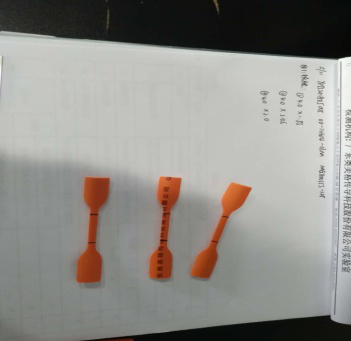

인장 및 연신율은 시험대상물의 최대 허용 인장강도이며, 상기 시험 전(좌)과 시험 후(우)를 비교한 것이다.

연신율은 원래의 거의 1.5배입니다.



....

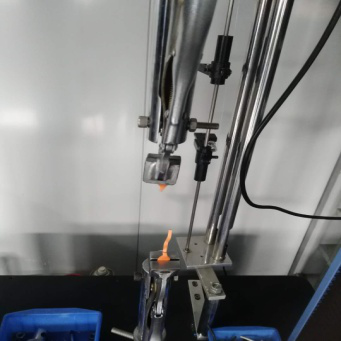

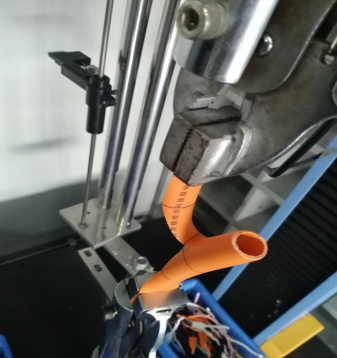

인열저항은 절개가 있을 때 절개부위의 인열저항을 말하며, 테스터기의 작동에 따라 20N/mm²(제곱밀리미터당 약 2킬로그램)의 결과가 나옵니다.



....

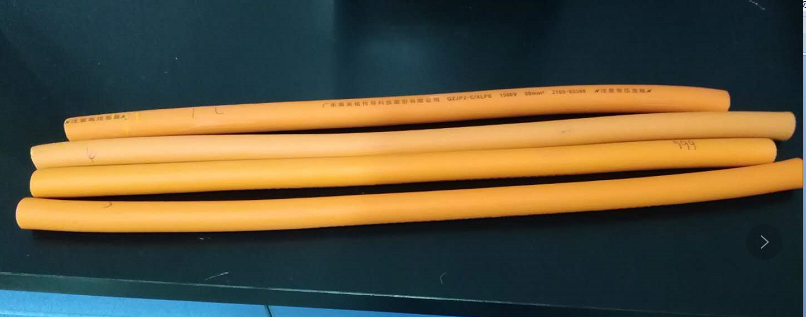

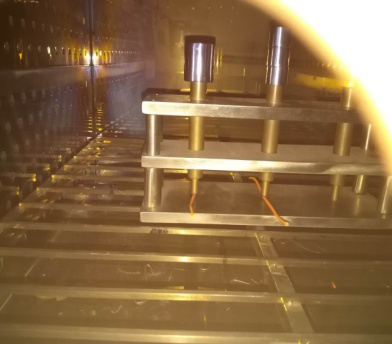

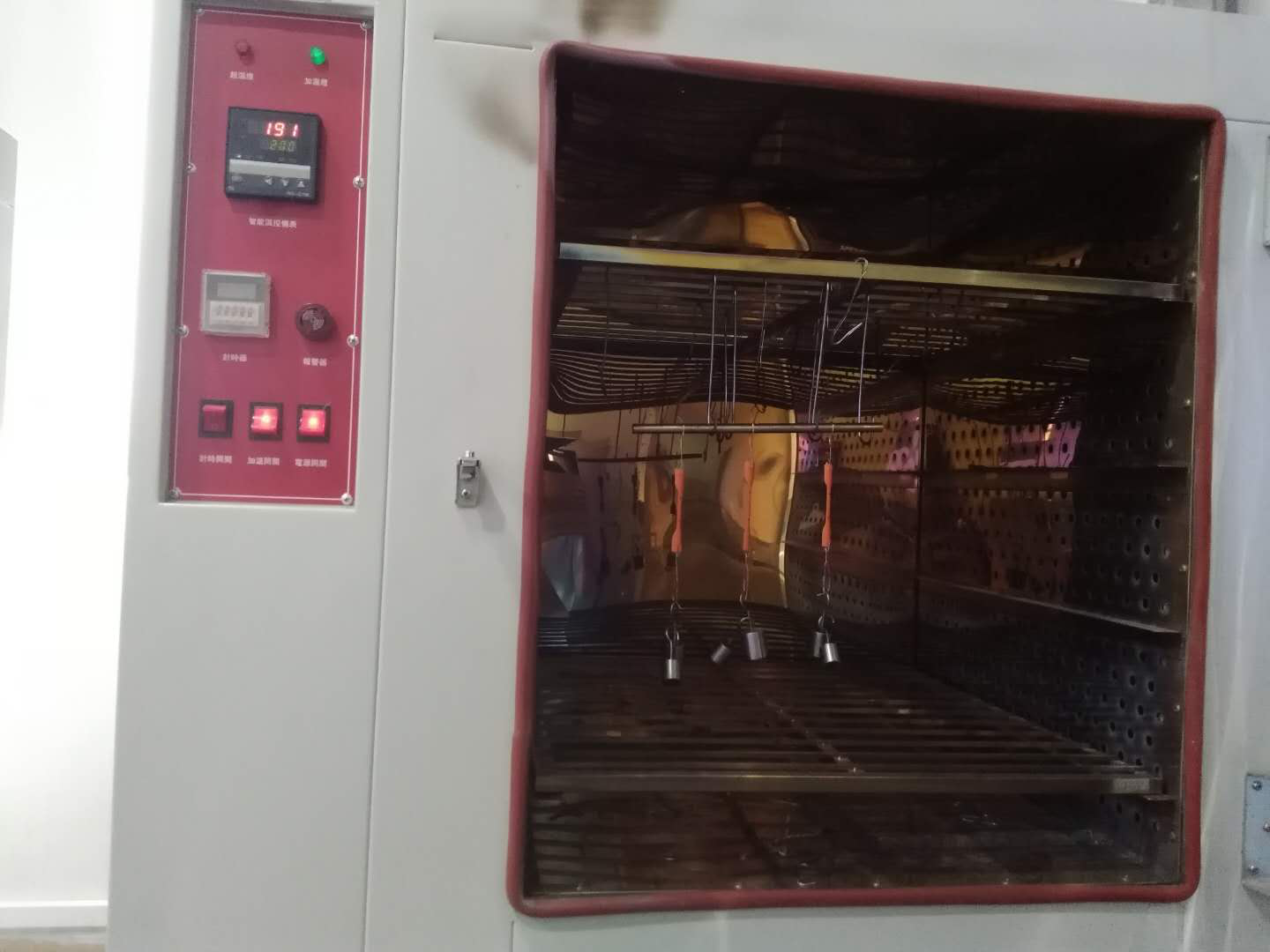

열변형은 케이블을 150°C 환경에서 1시간 동안 방치하고 압입 깊이를 관찰하는 것으로 압입이 파손되지 않고 압입율이 50% 미만입니다.



....

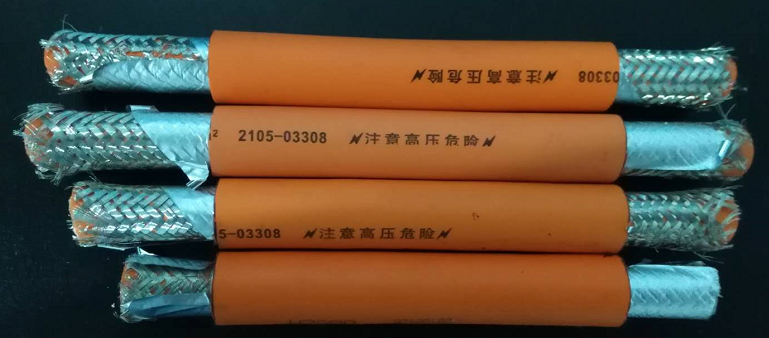

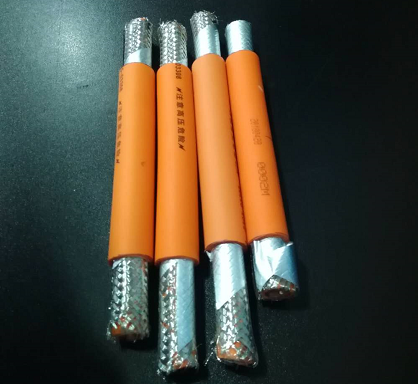

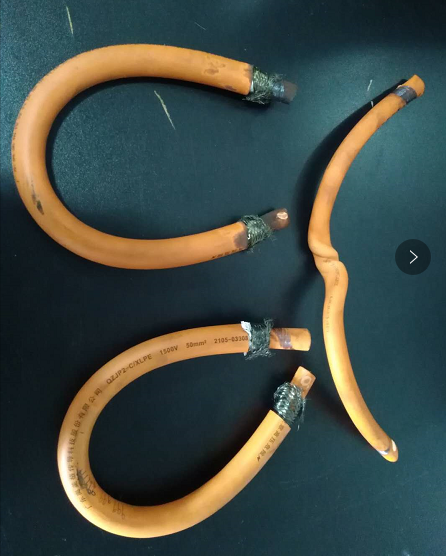

열충격이란 물체의 급격한 가열 또는 냉각으로 인해 짧은 시간에 많은 양의 열교환이 ​​일어나는 것을 말하며, 온도가 급격히 변하면 물체에 충격열응력이 발생하여 물체의 변화가 없다. 테스트 후 케이블(아래 그림).

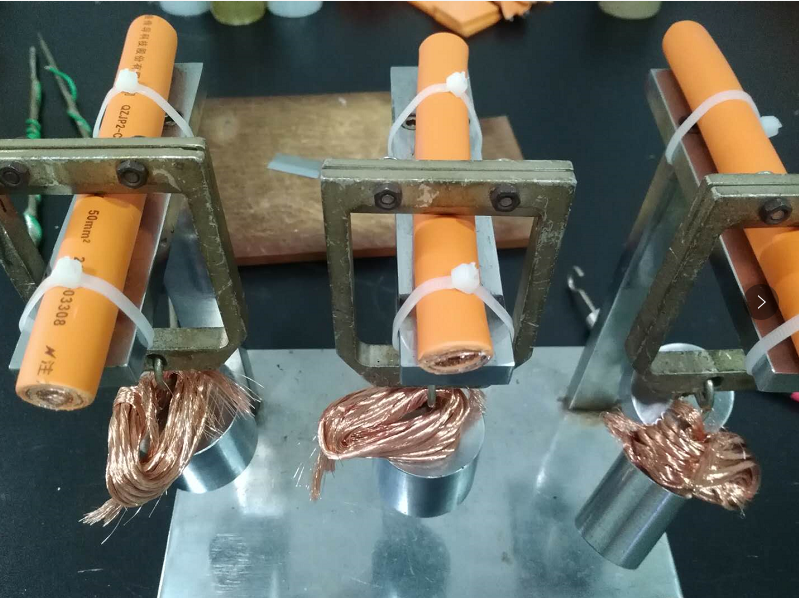

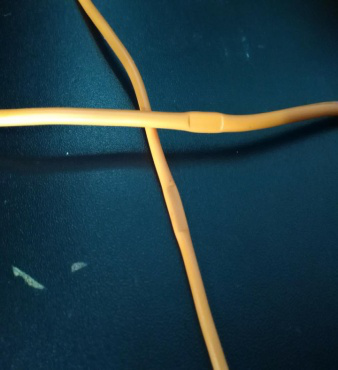

150℃*4시간의 조건하에서 인양중량은 600g이고 얇은 압흔만 보이고 케이블이 찌그러지지 않고 압입율은 50%이하이다.

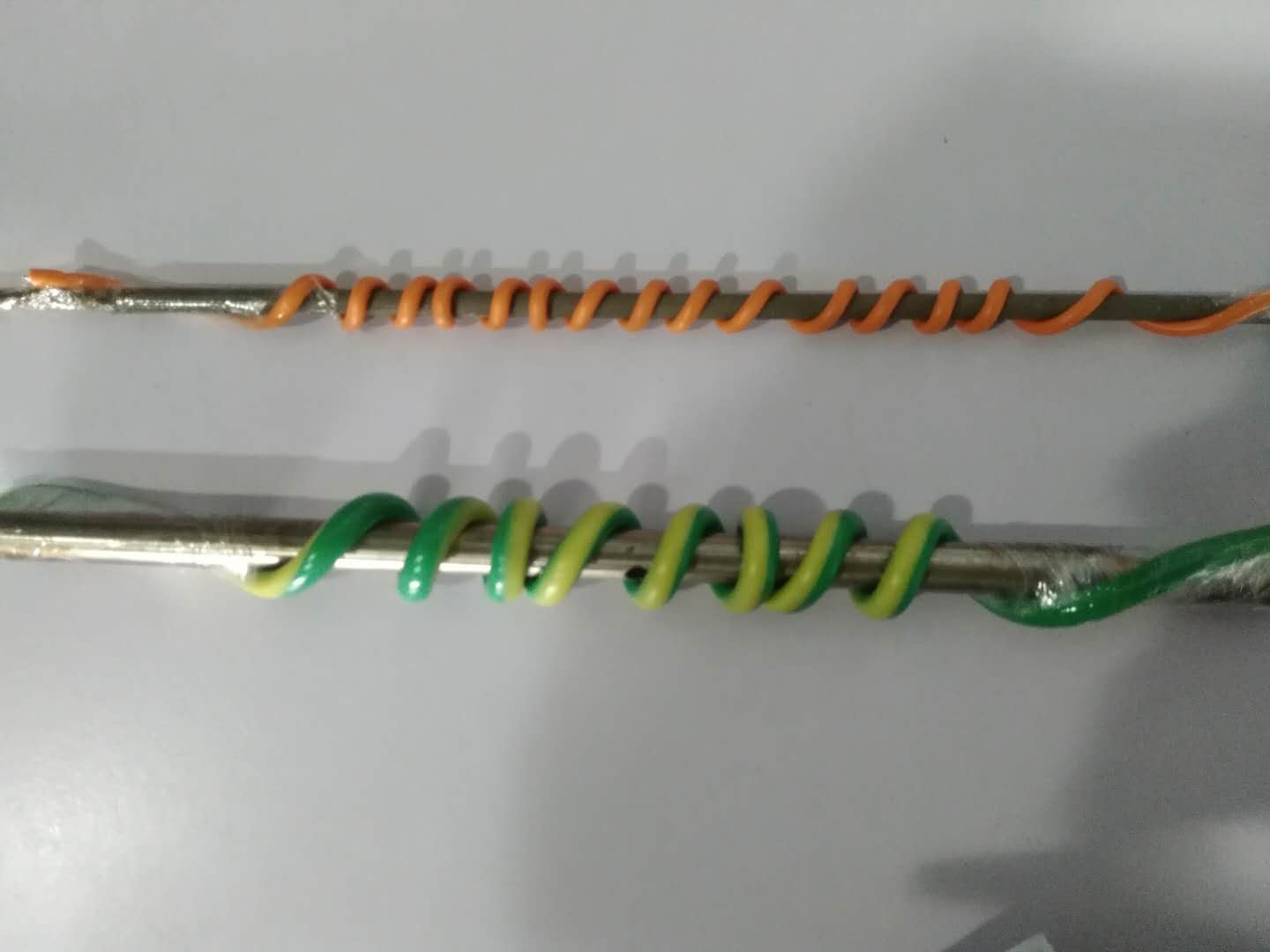

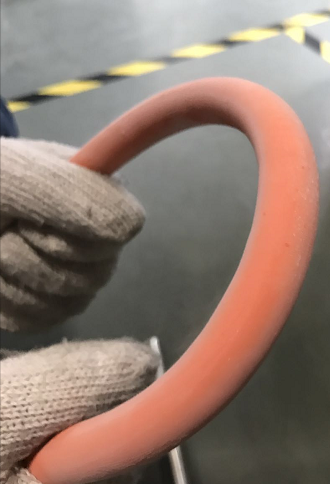

냉간 권선: 저온에서 원형 케이블 또는 원형 절연 코어의 성능을 평가하고 결정합니다. 케이블은 온도가 매우 낮지만 핵분열이 없지만 여전히 매우 부드럽습니다.

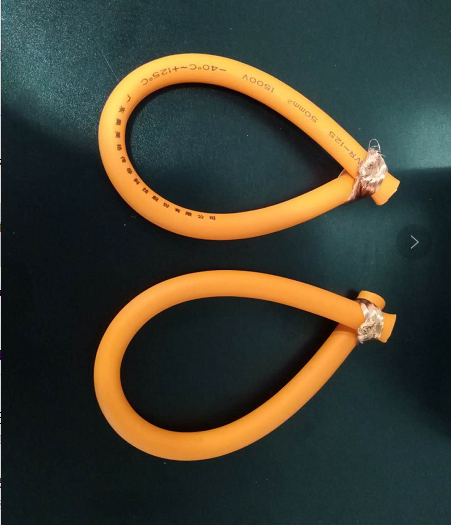

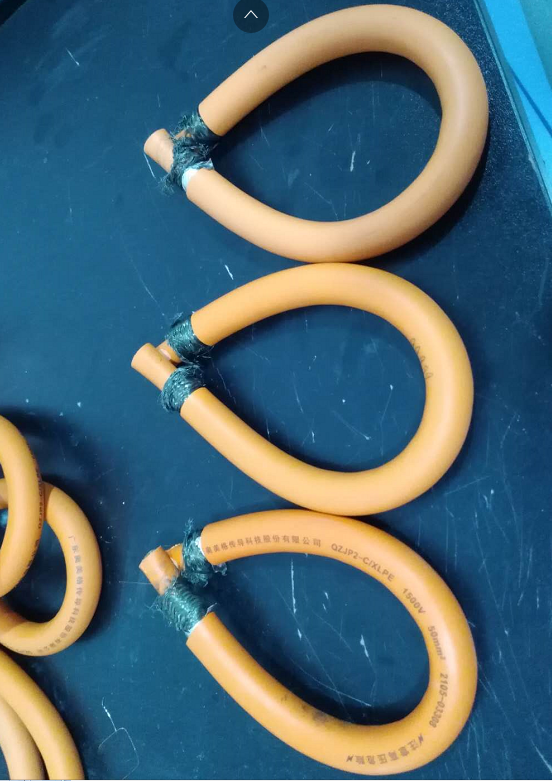

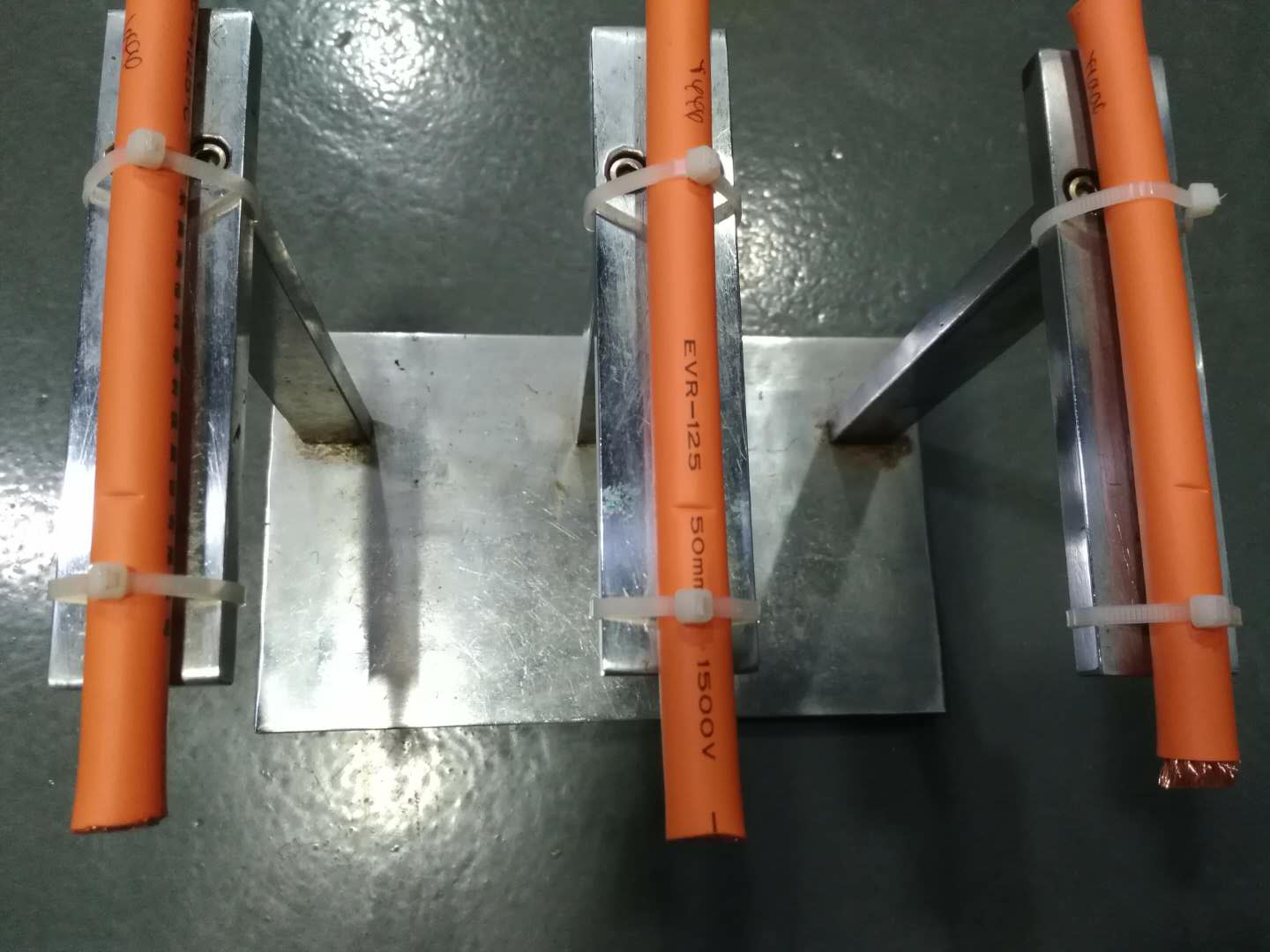

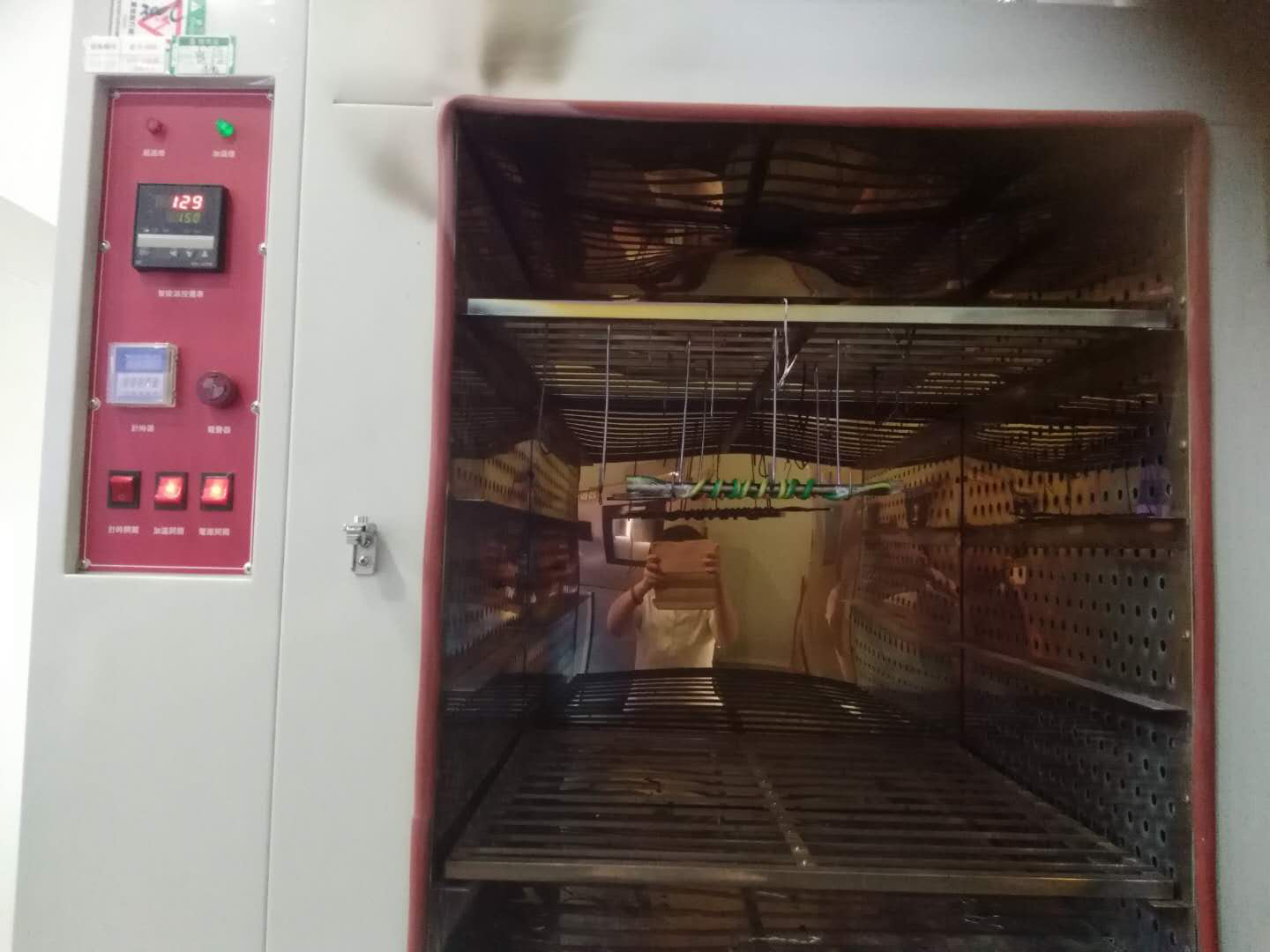

섭씨 150도에서 3000시간 동안 방치하면 외부 층은 장기간의 노화로 인해 균열되지 않고 변형만 될 것입니다.

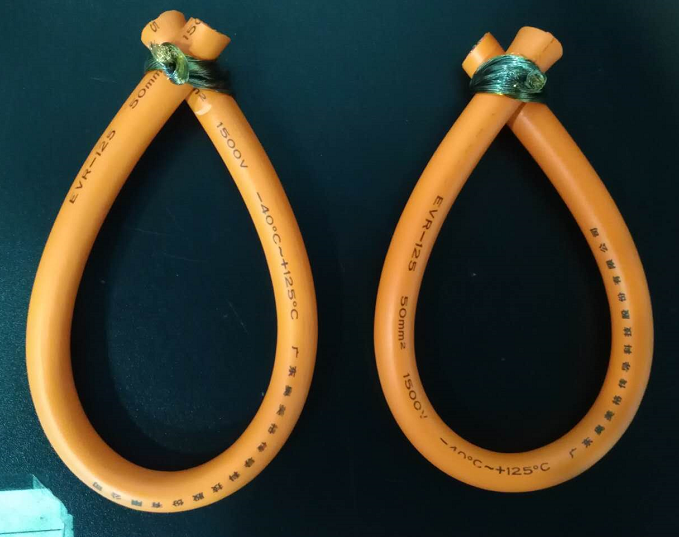

175°C에서 240시간, 단기 고온에서 케이블의 변화가 없습니다.

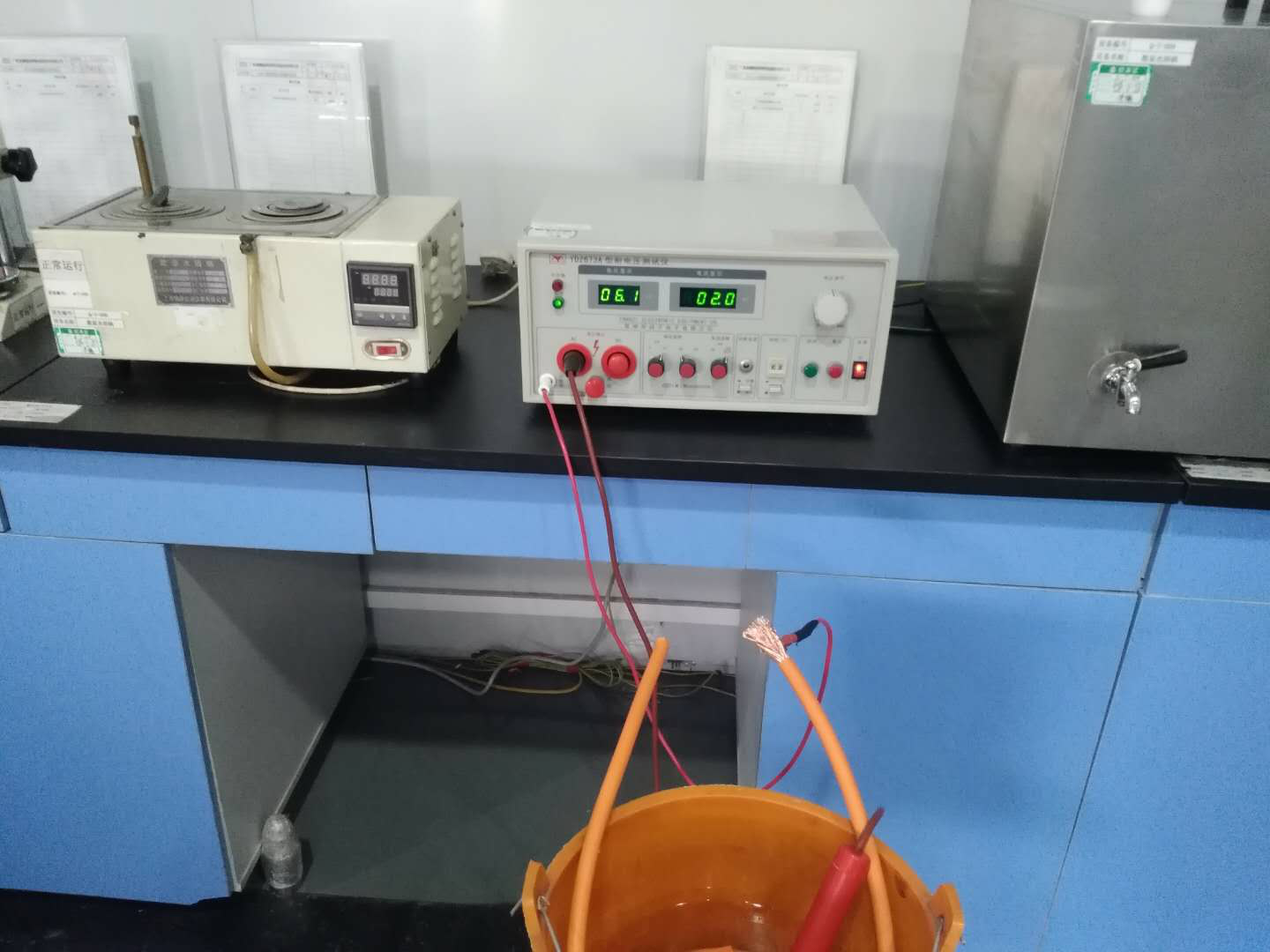

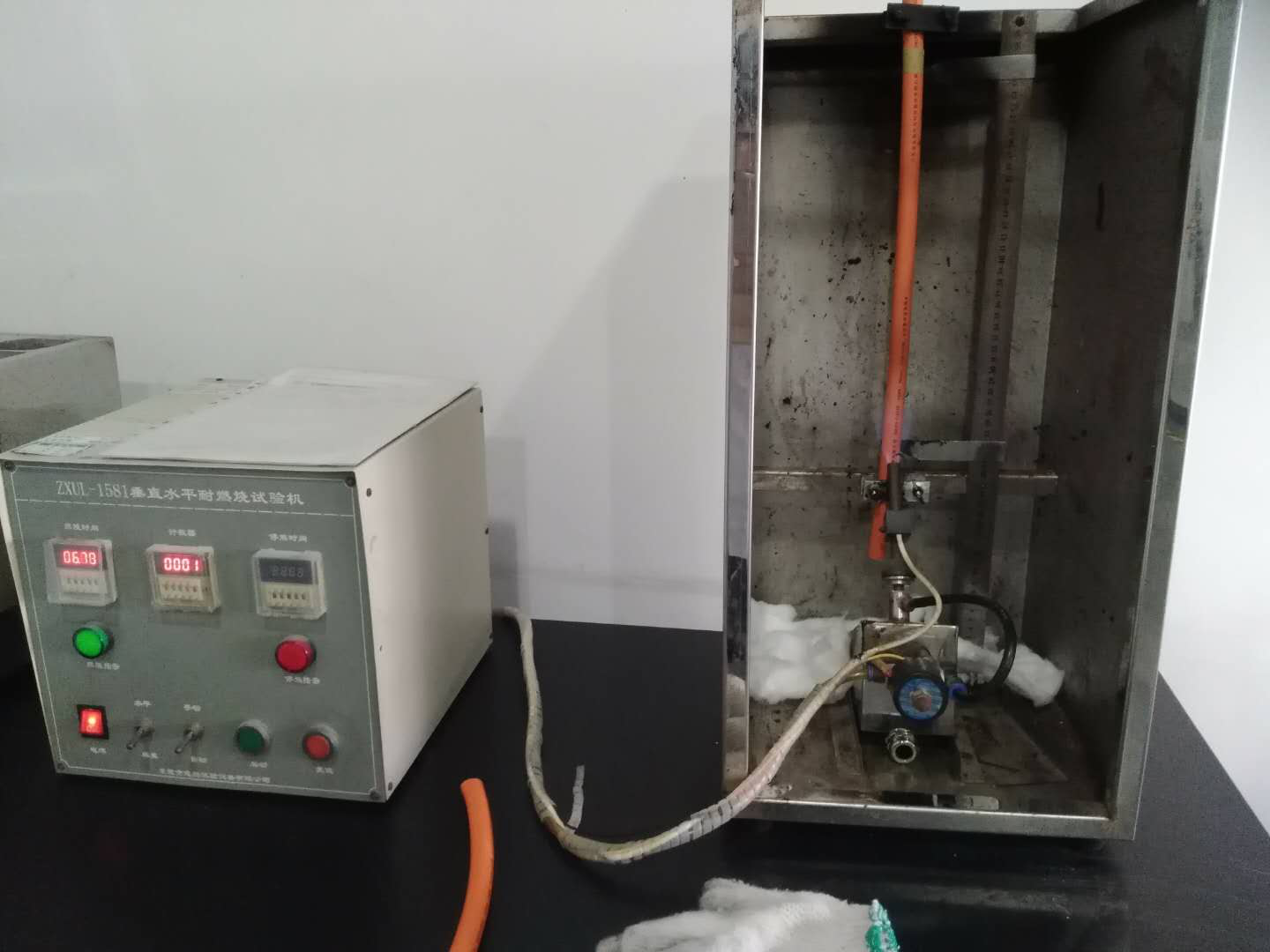

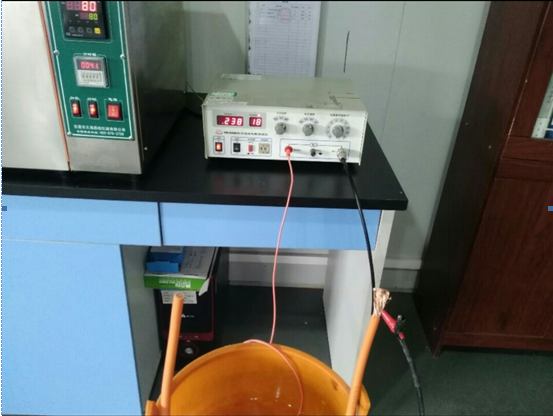

위의 테스트를 통해 OMG케이블은 다양한 환경에서 최대한 본래의 상태를 유지할 수 있으며, 케이블의 사용 용량은 크게 변하지 않아 다양한 환경의 사용을 견딜 수 있습니다.
